輕觸開關原理及原理圖

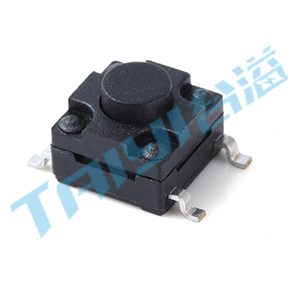

輕觸開關作為較常見的控制類元器件主要應用于PCB電路，安裝在形成電路中的印刷線路板上，在實際裝配中許多客戶并不了解4個引腳的接法，下面我們針對4個引腳原理做具體介紹。

常見的常開型四腳開關本質和普通按鈕開關的原理近似，它的四個引腳兩個為一組，組成部分為常開觸點、常閉觸點，常開觸點的作用，是在鍵帽由于收到外力動作時，原本不接觸的兩個端子接合實現接通。當撤銷外力的時候，就恢復原始的常閉觸點，即斷開狀態。利用萬用表的通斷檔（蜂鳴檔）測量就能知道。

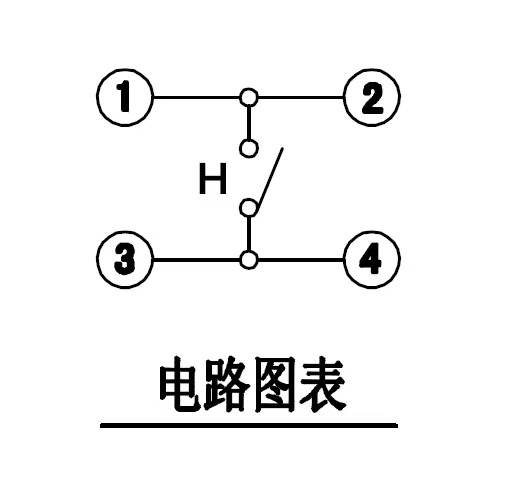

為了更直觀的展現出來，我們用一張圖，給大家詳細介紹：

以圖中四引腳輕觸開關舉例，可以發現1、2腳引其實是一個引腳，3、4引腳也是一個常閉引腳，1、2引腳合并成一處，3、4引腳形成一個觸點H。

當按鍵的彈片受到外力作用時觸點1、2、H形成一個回路，此時就觸發了導電的功能，即實現輕觸開關的功能。

通過分析我們可以總結出以下規律：

1、相隔間距較大的一端引腳為一組閉合引腳。

2、四個腳實際分為兩組，按鍵未受到外力，就有同側的兩個引腳相通。
